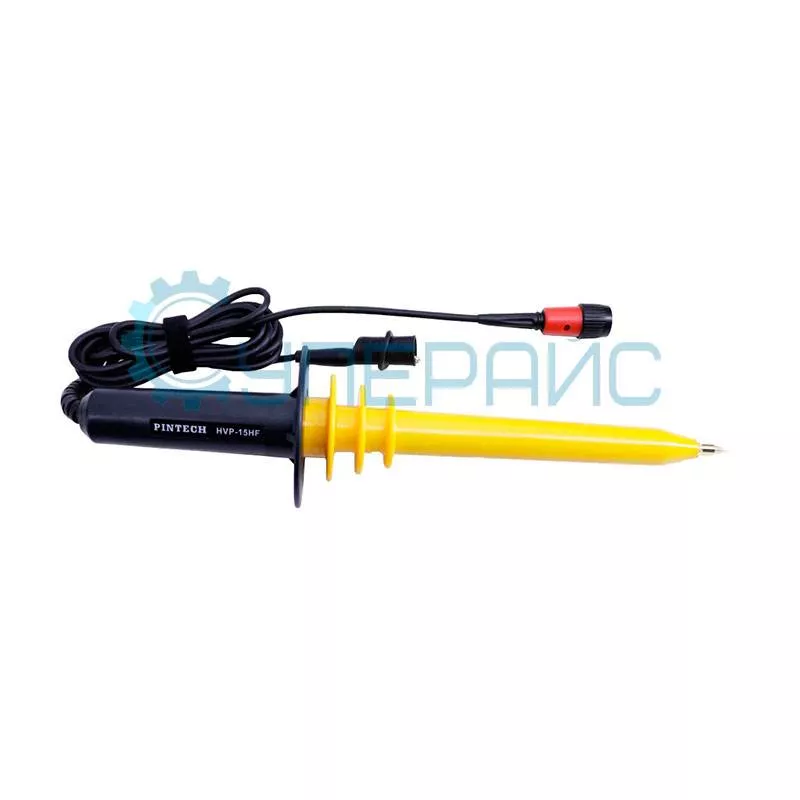

Высоковольтный пробник PINTECH HVP-15HF
Технические характеристики PINTECH HVP-15HF
| Максимальное входное напряжение | DC: 0 - 10 кВ AC: импульсный сигнал ≤ 20 кВ AC: синусоидальный сигнал ≤ 7 кВ rms |
| Шум | ≥ 60 дБ (1 кГц) ≥ 50 дБ (1 МГц) |
| Температурный коэффициент | 200 ppm/°C |
| Полоса пропускания | 40 МГц |
| Время нарастания | ≤ 8,8 нс |
| Коэффициент деления | 1:1000 |
| Входное сопротивление | 100 МОм ± 5% |
| Входная емкость | 3 пФ ± 0,5 пФ |
| Диапазон компенсации | 5 пФ - 50 пФ |
| Точность | ± 3% |
| Общие характеристики | |
| Длина кабеля | 2 м |
| Рабочая температура | от 0°C до 50°C |
| Температура хранения | от -20°C до 70°C |
| Габариты | 340 х 75 мм |
| Вес брутто | 531 г |

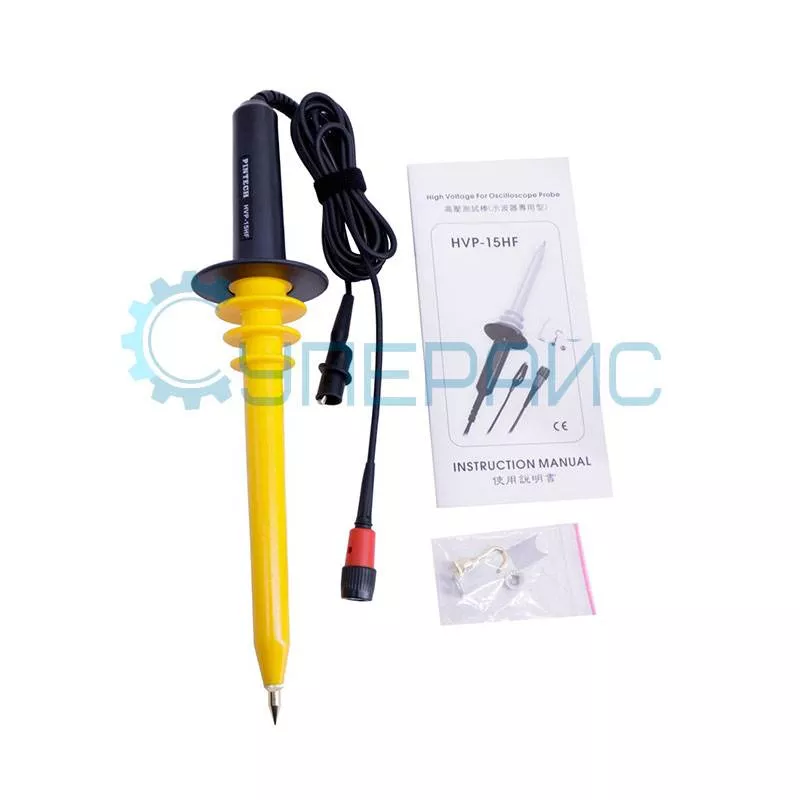

| Комплектация | высоковольтный пробник PINTECH HVP-15HF – 1 шт | Совместимость | Универсальный осциллограф PINTECH MDO7500 (2 канала, 500 МГц) Настольный осциллограф PINTECH MDO7500A (4 канала, 500 МГц) |
Высоковольтный щуп-делитель для осциллографа PINTECH HVP-15HF
Щуп-делитель для осциллографа PINTECH HVP-15HF будет полезен при измерении высоких напряжений. Модель располагает полосой пропускания 40 МГц.
Этот пробник для осциллографа измеряет переменное и постоянное напряжение до 10 кВ. Такая характеристика дает возможность проводить диагностику высоковольтных цепей без риска повреждения основного измерительного прибора. Длина кабеля 2 м делает модель удобным инструментом для изучения электротехнических характеристик объектов на расстоянии.
Точность измерений ± 3% гарантирует достоверность полученных результатов. Такой параметр критически важен при работе с высоковольтными системами, где даже небольшая погрешность может привести к серьезным последствиям.
Пробник будет полезен там, где важно иметь понимание свойств материала и его влияния на электрические параметры. Это, например:
- тестирование силовой электроники;
- диагностика трансформаторов;
- проверка источников питания;
- анализ работы электродвигателей.
Коэффициент деления 1:1000 уменьшает входное напряжение в 1000 раз. Это помогает привести высокие значения к диапазону, который способен измерить стандартный осциллограф. Такая функция усиливает функционал обычного измерительного оборудования.
Преимущества PINTECH HVP-15HF:
- широкий диапазон измеряемых напряжений;
- высокая точность результатов;
- совместимость с двух- и четырёхканальными осциллографами PINTECH.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
